Pozitie individuala cu izolare distribuitor, sistem modular placi - distribuitoare 5/2 si 5/3
Toate variantele
Sistem modular de placi de baza cu toate porturie in partea inferioara a placii. Placile sunt proiectate pentru asamblare in cabinete de control.
Sistem modular de placi de baza pentru alimentarea comuna la porturile 1 (presiune), 3 si 5 (exhaustare). Sistemul poate fi montat si demontat prin desfacerea a doua suruburi cu cap hexagonal.
Statiile suplimentare pot fi adaugate oricand si pe orice pozitie.
Urmatoarele distribuitoare pot fi montate pe placa tip RB 5_ _ 104 K1 : MH 510 104, MH 520 104 si MH 53_ 104.

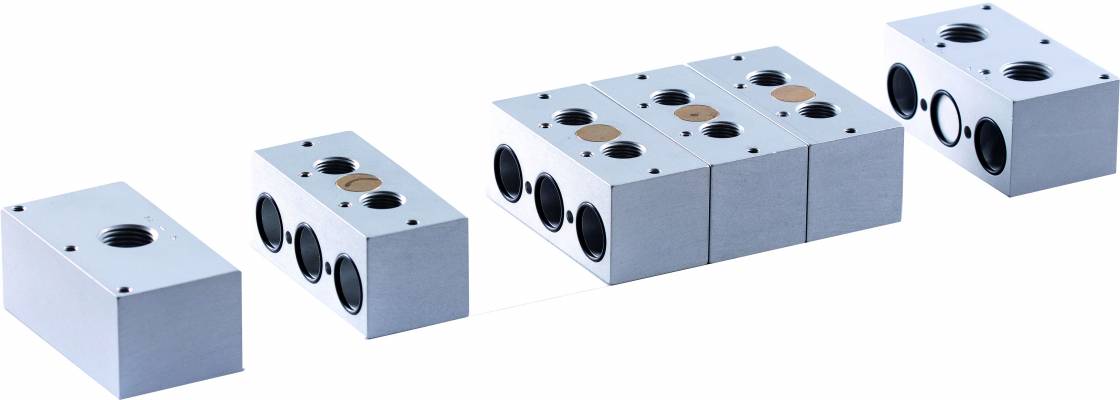

Sistemul este alcatuit din:
- Placa capat - dreapta, tip R 5 104 K1 R.
- Placa capat - stanga, tip R 5 104 K1 L.
- Placa individuala, tip R 5 104 K1.
Placile pot fi comandate direct asamblate. In acest caz, va rugam comandati urmatorul cod, prin completarea spatiilor goale cu 2 cifre care reprezinta numarul de pozitii dorite: RB 5__ 104 K1.
Observatie: Placile de capat nu ofera o pozitie individuala pe distribuitor.
Placile individuale sunt de asemenea disponibile cu izolare individuala pe distribuitor, tip R 5 104 K1 D1. In unele industrii, utilizatorii apreciaza daca pot scoate presiunea de aer prin orice distribuitor pe placa, in mod individual. Distribuitoarele pot fi schimbate simplu, prin inchiderea conexiunii in portul 1 fara intreruperea alimentarii cu aer a celorlalte distribuitoare.
| Functia | Pozitie individuala cu izolare distribuitor |
| Greutate [kg] | 0,32 |
