Sistem modular placi - pentru distribuitoare 3/2, tip RB-3XX-703 G

Sistem modular de placi de baza pentru alimentarea comuna la porturile 1 (presiune) si 3 (exhaustare). Sistemul poate fi montat si demontat prin desfacerea a doua suruburi cu cap hexagonal.

Statiile suplimentare pot fi adaugate oricand si pe orice pozitie.

Placile de capat sunt echipate cu filete pentru a adauga clemele de montare de tip DIN.

Urmatoarele distribuitoare pot fi montate pe placa tip RB 3_ _ 703 G: MH 310 701 G; MOH 310 701 G; MH 320 701 G.

Sistemul este alcatuit din:

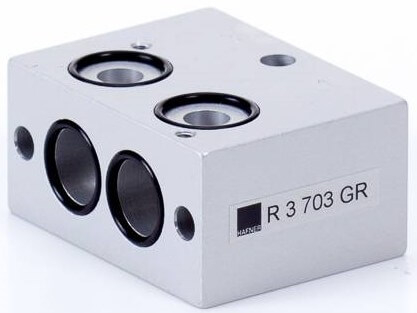

- Placa capat - dreapta, tip R 3 703 GR.

- Placa capat - stanga, tip R 3 703 GL.

- Placa individuala, tip R 3 703 G.

Placi obturare disponibile: BP 3 703.

Placile pot fi comandate gata asamblate. In acest caz, va rugam comandati completand urmatoarele coduri cu 2 cifre care reprezinta numarul de poziti dorite: RB 3__ 503 G (G 1/8) sau RB 3 __ 703 G (G 1/4).

Prin adaugarea unei conexiuni de tip BS 503 (pentru placa de tip RB ___ 503 G) / BS 3 703 (pentru placa de tip RB ___ 703 G) , 2 presiuni diferite pot fi atasate la aceasi placa de baza. Conexiunea preia alimentarea cu aer in placa de baza asa cum doreste utilizatorul.
