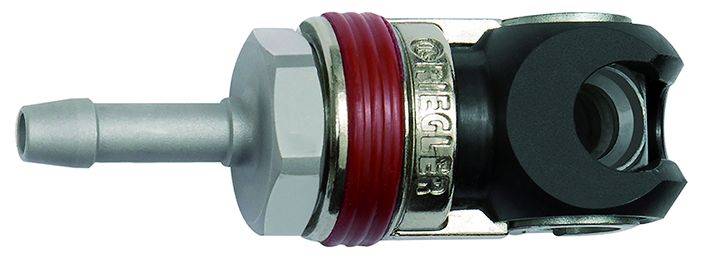

Cupla siguranta mama DN 7,2 , cu adaptor furtun, rotativa
Toate variantele
- Cupla de siguranta cu trecere libera
- Capul rotativ este in interiorul corpului cuplei si poate fi rotit la aproximativ 90° pentru a realiza conexiunea. Imediat ce inelul rosu emite un sunet de conectare, atunci este realizata conectarea sigura
- Pentru a decupla conexiunea din nou, inelul rosu trebuie tras in afara, capul rotativ revine la pozitia initiala
- Depresurizarea este realizata in timpul decuplarii printr-o gaura prin partea din spate a cuplei
- Cupla este in conformitate cu standardul ISO DIN EN ISO 4414, EN 983.
- Acest tip de cuple nu sunt recomandate sa fie atasate direct pe instrumente pulsatorii
- Recomandam utilizarea unui amortizor de vibratii, in conformitate cu ISO 6150 § 7.1.
- Domenii de aplicare: sistem pneumatic, masurare, monitorizare si sisteme de control, industria prelucrarii, automotiv.
| Presiune operare [bar] | max. 25 bar max. 16 bar in timpul cuplarii / decuplarii |
| Domeniu temperatura [°C] | -20°C ÷ 100°C |
| Debit [l/min] | 2300,0 (la 6 bar si Δp = 0.5 bar) (aer) |
| Mediu | Aer comprimat, gaze |
| Material | Otel, QPQ tratat |
| Parte alunecatoare | Zinc turnat, nichelat, acoperit cu cauciuc rosu |
| Parte filetata | Otel galvanizat |
| Etansare | NBR |
| Profil conectare | EURO 7,2 |
| Furtun Ø int. [mm] | 13,0 |
| Lungime [mm] | 82,0 |
| SW [mm] | 22,0 |
