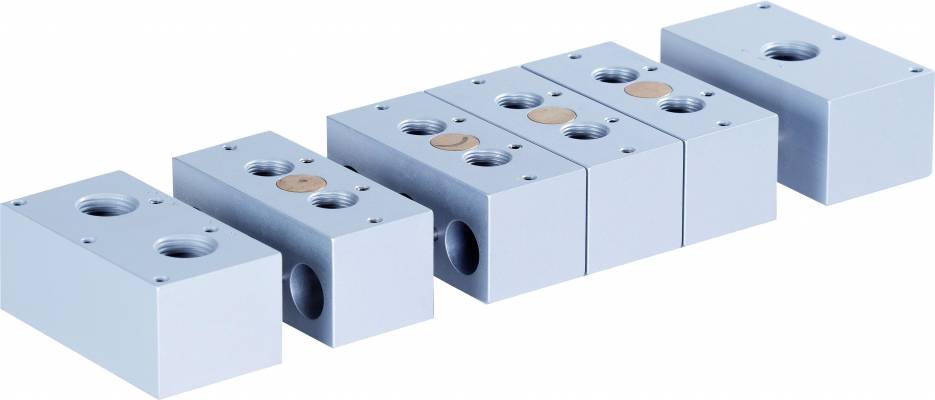

Pozitie individuala cu izolare distribuitor, sistem modular placi - distribuitoare 5/2 si 5/3

Sistem modular de placi de baza cu toate porturie in partea inferioara a placii. Placile sunt proiectate pentru asamblare in cabinete de control.

Sistem modular de placi de baza pentru alimentarea comuna la porturile 1 (presiune), 3 si 5 (exhaustare). Sistemul poate fi montat si demontat prin desfacerea a doua suruburi cu cap hexagonal.

Statiile suplimentare pot fi adaugate oricand si pe orice pozitie.

Urmatoarele distribuitoare pot fi montate pe placa tip RB 5_ _ 704 K1 : MH 510 704, MH 520 704 si MH 53_ 704.

Sistemul este alcatuit din:

- Placa capat - dreapta, tip R 5 704 K1 R.

- Placa capat - stanga, tip R 5 704 K1 L.

- Placa individuala, tip R 5 704 K1.

Placi obturare disponibile: BP 5 704.

Prin inchiderea porturilor 2 sau 4 se obtine functia de 3/2 a distribuitorului.

Placile pot fi comandate direct asamblate. In acest caz, va rugam comandati urmatorul cod, prin completarea spatiilor goale cu 2 cifre care reprezinta numarul de pozitii dorite: RB 5__ 704 K1.

Observatie: Placile de capat nu ofera o pozitie individuala pe distribuitor.

In cazul in care se doreste FRL in interiorul cutiei, placa capat stanga ofera un port secundar de alimentare situat in interiorul cutiei. Unul din cele doua porturi trebuie inchis cu un dop G 3/8.

Placile individuale sunt de asemenea disponibile cu izolare individuala pe distribuitor, tip R 5 704 K1 D1. In unele industrii, utilizatorii apreciaza daca pot scoate presiunea de aer prin orice distribuitor pe placa, in mod individual. Distribuitoarele pot fi schimbate simplu, prin inchiderea conexiunii in portul 1 fara intreruperea alimentarii cu aer a celorlalte distribuitoare.
