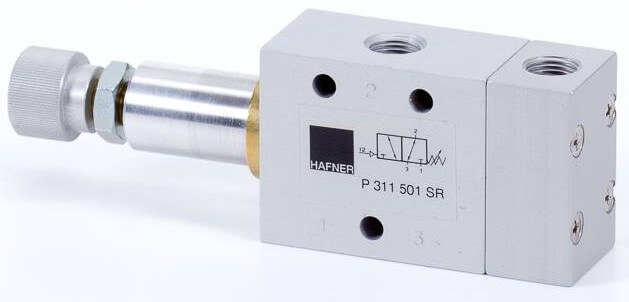

Presostat pneumatic 3/2
Toate variantele
Presostat 3/2 - actionare pneumatica cu arc revenire mecanic.
Acesta poate fi folosit pe functia normal inchis (NC) - aplicand presiune la portul 1 si normal deschis (NO) - aplicand presiune la portul 3.
De asemenea, poate fi utilizat ca un distribuitor 2/2.
Portul care nu este utilizat trebuie inchis cu un amortizor sau cu un dop.
Acest distribuitor poate fi utilizat ca un presostat pneumatic. Prin rotirea rotitei se poate seta presiunea de actionare minima necesara.
Reglarea nu este independenta de presiunea de operare.
Presiunea de pornire difera de presiunea de oprire din cauza unei histereze de aproximativ 1,5 bar.
Histerezisul este diferenta dintre punctul de presiune atunci cand valva este deschisa (ex. 5 bar) si inchisa (ex. 3,5 bar). Histerezisul de 1,5 bar este doar un punct de referinta care depinde de forta de frecare.
Proportia dintre forta de frecare si forta aerului se schimba atunci cand presiunea aerului creste. Prin urmare, histerezisul devine mai mic atunci cand creste presiunea de actionare setata.
| Conexiuni | G 1/8" |
| Debit aer [l/min] | 650,0 |
| Presiune operare [bar] | 2,0 - 10,0 |
| Domeniu reglare presiune actionare [bar] | 2,0 - 4,0 |
| Presiune actionare maxima [bar] | 10,0 |
| Greutate [kg] | 0,16 |
